Üretici kodu:3TPS1.7-109-48-500
Profesyonel Proje Ürün Gurubudur. Ürün sipariş edildiğinde sizin için 7 gün içinde üreticiden /ithalatçıdan tedarik edilerek özel sipariş olarak gönderilecektir. Aceleniz var ise lütfen iletişme geçerek stok öğrendikten sonra satın alınız. Son Kullanıcı Tüketici Elektronik Ürünü Değildir. Satın Alma Şartları , değişim , iade ve garanti şartları tüketici korunma haklarınını içermez. Ticaret Kanunu hükümleri geçerlidir. Sadece bayi ve tüccarlara satış yapılmaktadır. Satın alan kişi bu ürünü kullanmaya yeterli bilgisi ve eğitimi yok ise almamasını tavsiye ediyor.
Tak çalıştır üründür, ayar gerektirmez, su bittiğinde, güneş gittiğinde, gece olduğunda otomaitk durup, otomaitk çalışır. Motor kum çamur herhangi bir icsim dolayısyla tıkandığında bloke olduğunda, korumaya geçer. Özellikle alırken çelik difizörlü/kademeli olan isteyiniz. Yıllarca kullancağınız, dünyanın en iyi ürün gruplarındandır. Diğer iki kablolu sürücüsüz, direk güneş paneline bağlanan ürünlerle kıyaslanmaycak kadar uzun ömürlüdür.
Solinved ithalatçısı. Üretici firma: TPON.**

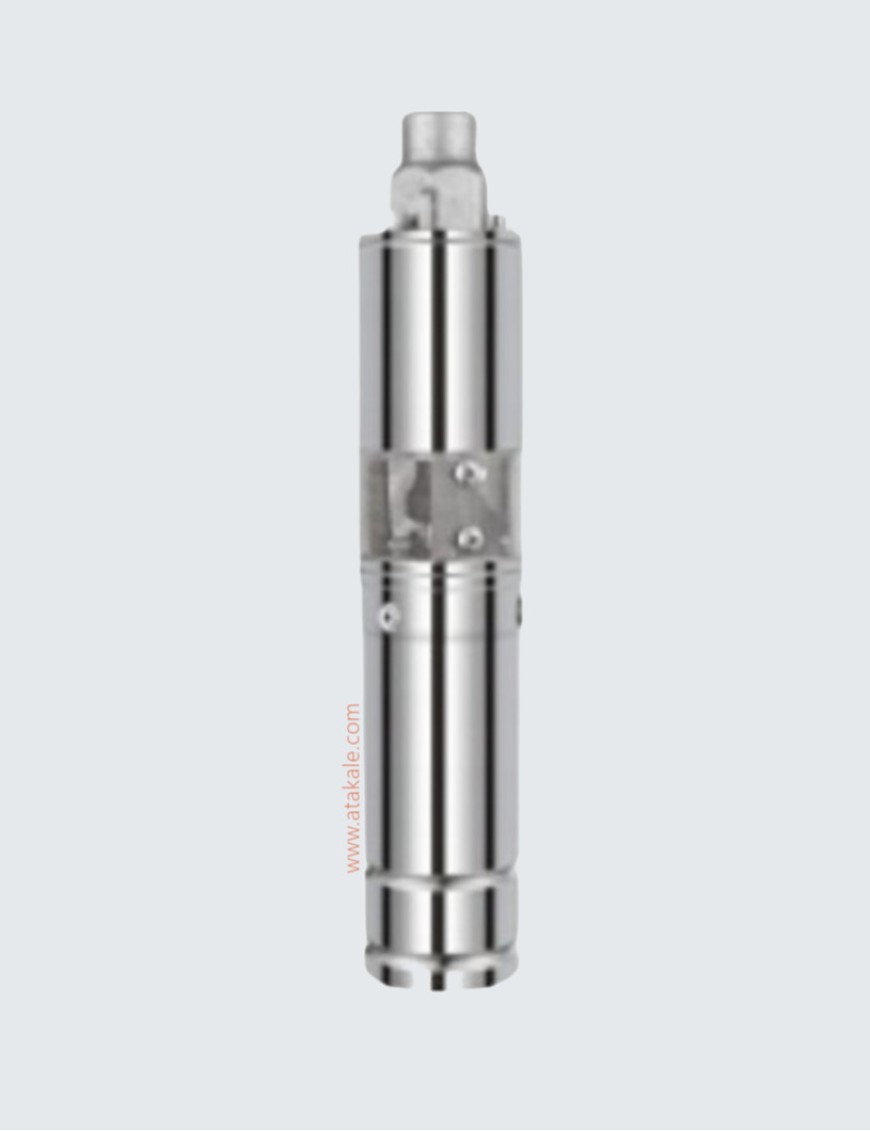

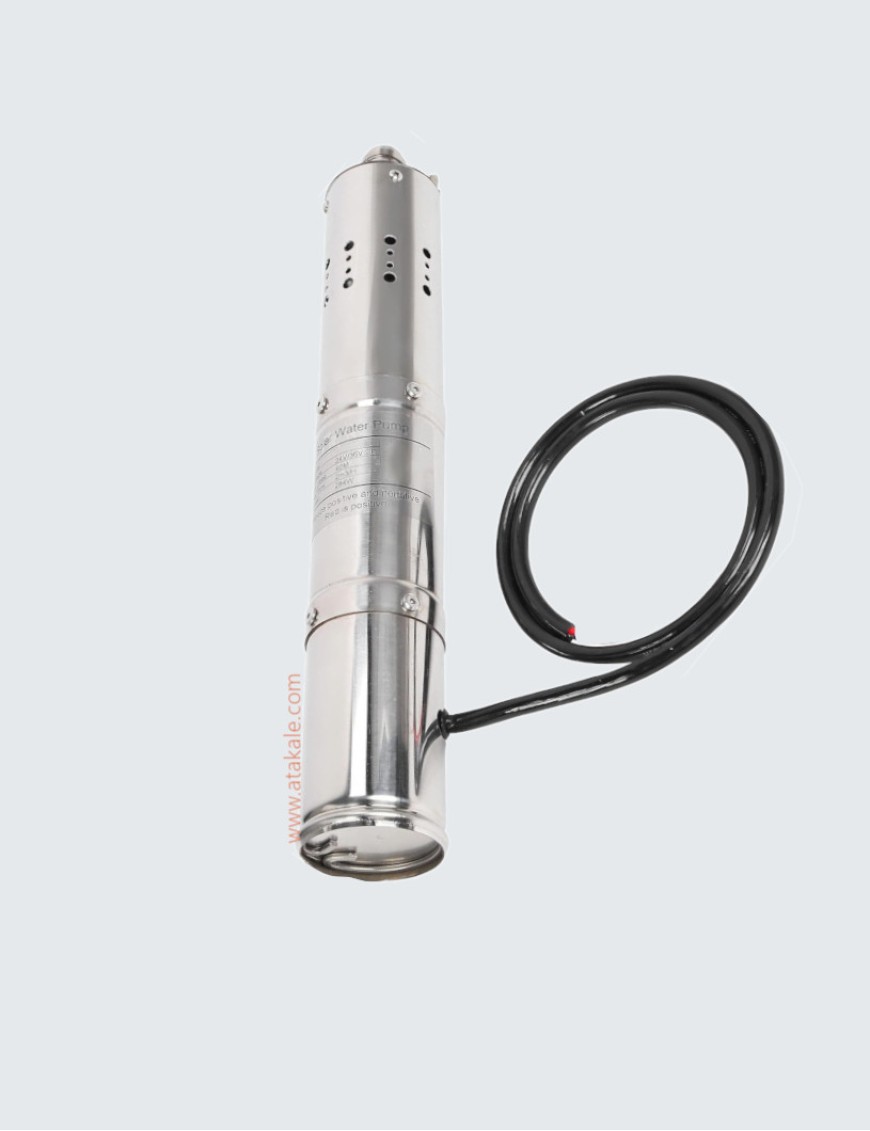

3TPSC serisi su pompasının çalışma prensibi, motorun çarkı döndürerek suyu pompalama amacına ulaşmasıdır. Çark 304 paslanmaz çelikten yapılmıştır, pompanın diğer parçaları ise 201 paslanmaz çeliktendir. Bu pompa serisi, kaliteli yapısı ve uzun ömürlü olmasıyla öne çıkar; meralar ve küçük ölçekli hizmet sektörlerinde içme suyu problemini çözmek için uygundur.
Sabit Mıknatıslı Dc Fırçasız Senkron Motor Verimlilik %15-20 oranında artırılmıştır; Enerji tasarrufu; Tüketimi azaltan tasarımı ile daha az güneş paneliyle yüksek performans elde edebilirsiniz. Ayrıca Çelik difizörlüdür.
**DC güneş enerjili pompa ve DC kontrol ünitesi için iki yıl garanti.**
* DC fırçasız kalıcı mıknatıslı senkron motor sayesinde güneş enerjili dalgıç DC su pompasında yüksek hız ve verimlilik sağlanır.
* Motor sargısı, otomatik sarım makinesi ile merkezi sarım teknolojisi kullanılarak yapılır, bu da motor verimliliğini büyük ölçüde artırır.
* Akıllı su eksikliği koruması:** Kuyuda su olmadığında pompa otomatik olarak durur, 30 dakika sonra otomatik olarak yeniden çalışmaya başlar.

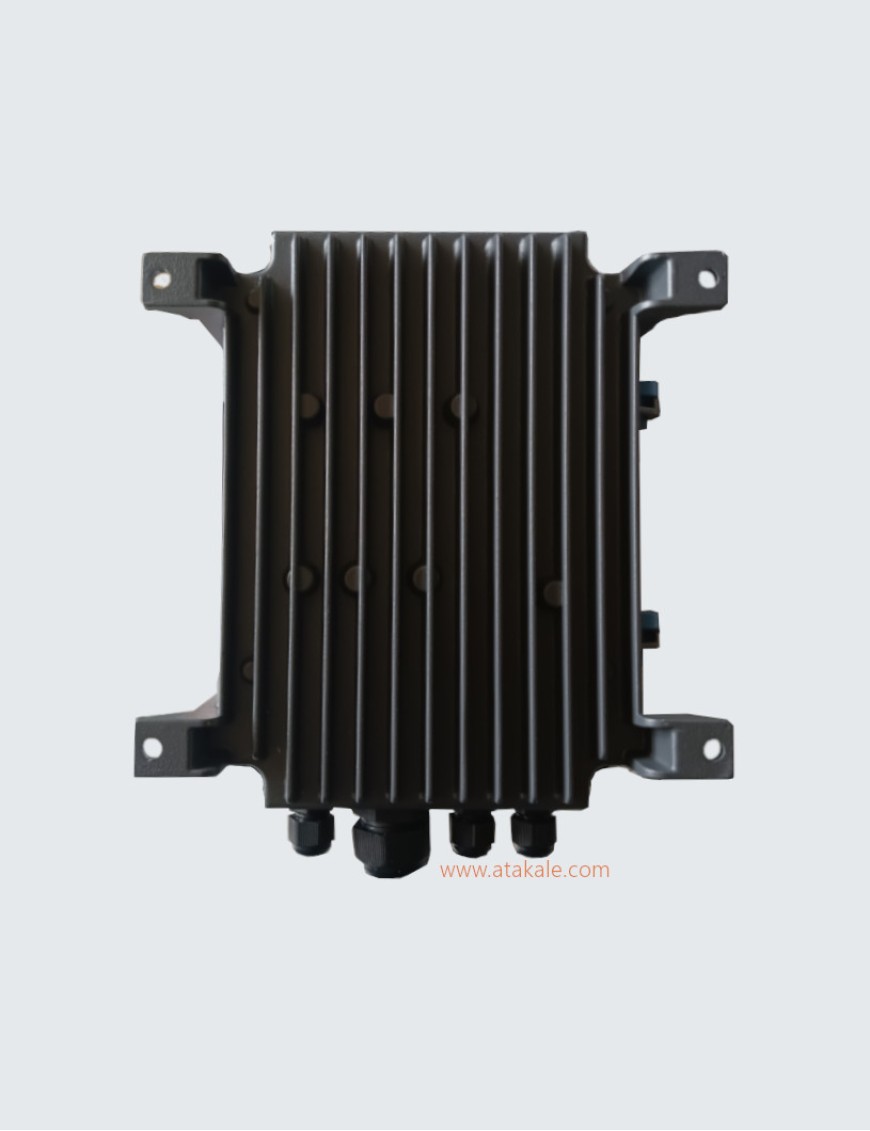

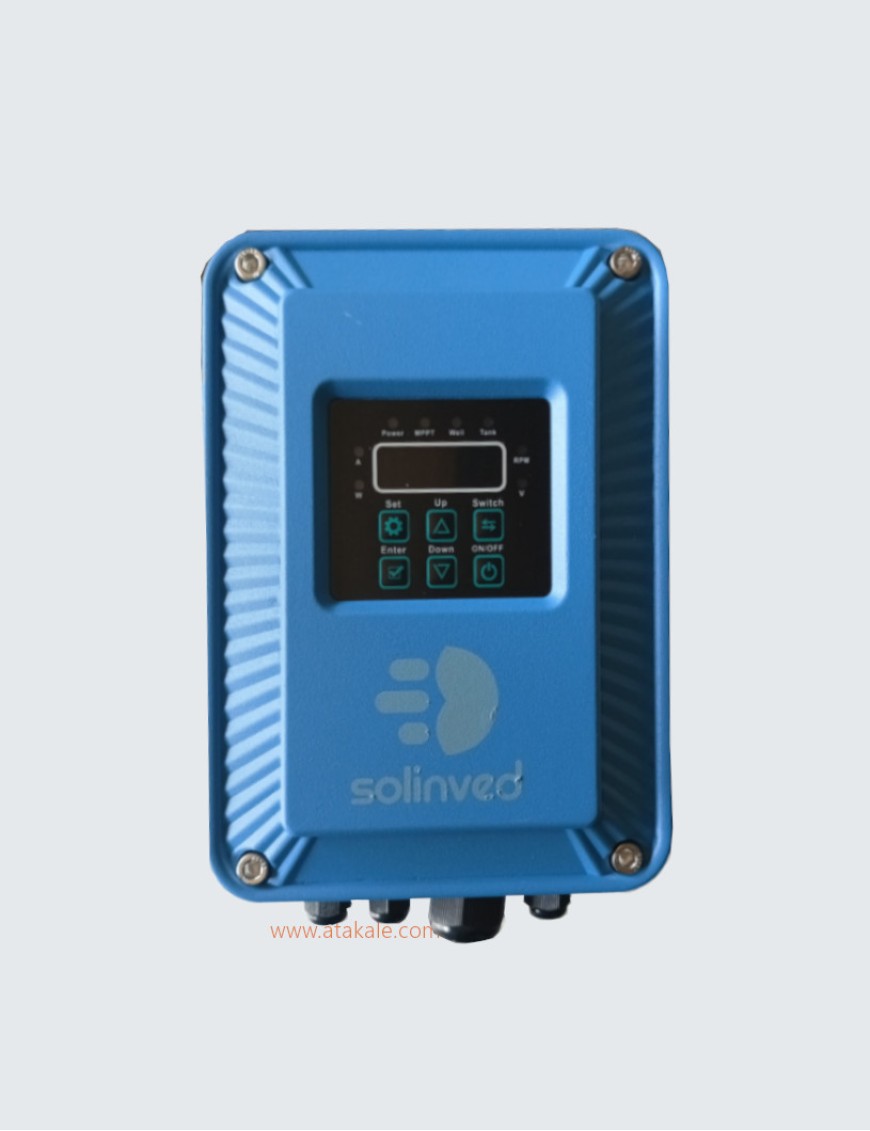

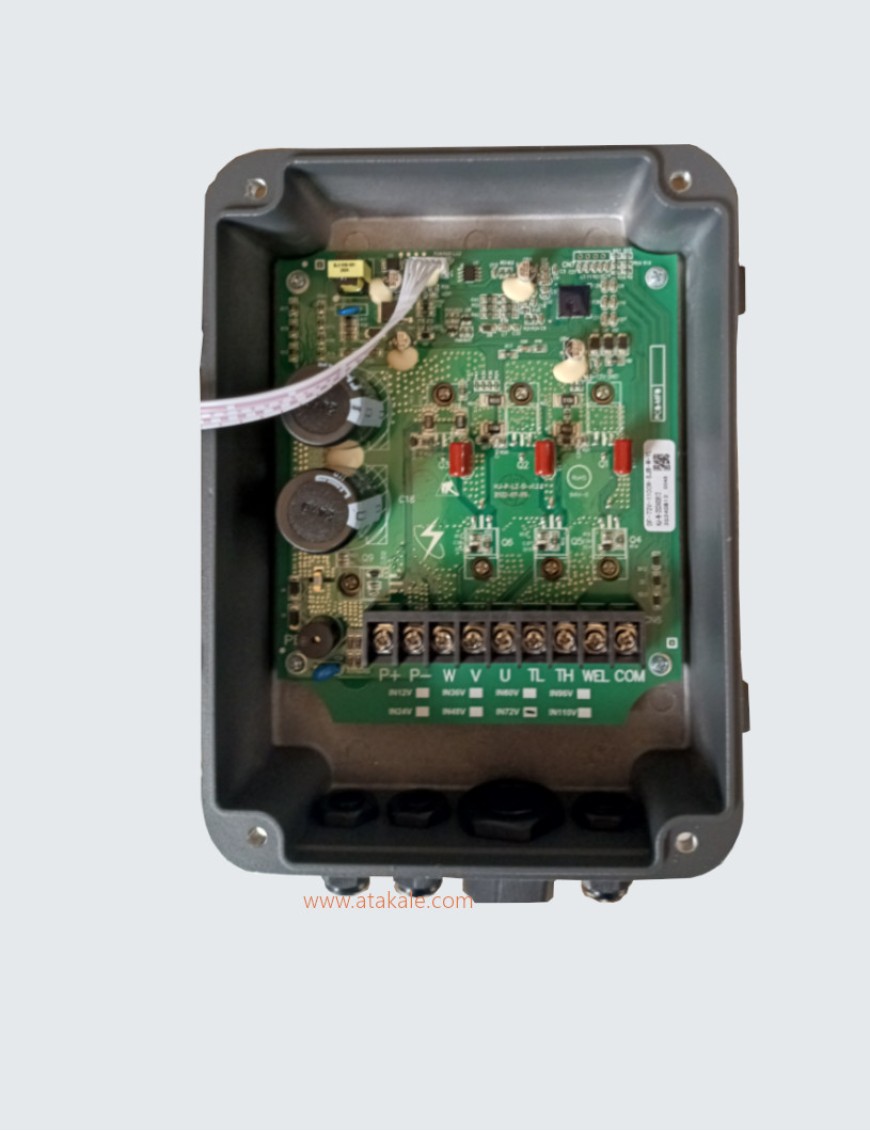

* Kontrol ünitesi:
* MPPT (Maksimum Güç Noktası Takibi) işlevi; frekans dönüşüm işlevi; otomatik çalışma işlevi; su geçirmezlik ve sızdırmazlık özellikleri.
*ISO9001 ve CE sertifikalarına sahibiz.
*Kalıcı Mıknatıslı DC Fırçasız Senkron Motor:** Verimlilik %15-%20 oranında artırılır; enerji tasarrufu sağlar; tüketimi azaltır.
*Çift Rulmanlı Motor Tabanı:** Çift rulmanlı motor tabanı daha yüksek eksenel basınç altında çalışabilir.
*Alaşım Mekanik Salmastra:** Daha uzun çalışma ömrü ve yüksek güvenilirlik sağlar.
*Motor Sargısı:** Otomatik sarım makinesi ile merkezi sarım teknolojisi kullanılarak yapılır, bu da motor verimliliğini artırır.
*Akıllı Su Eksikliği Koruması:** Kuyuda su olmadığında pompa otomatik olarak durur, 30 dakika sonra otomatik olarak yeniden çalışır.
| Güç(W) | 500 |
| Voltaj(V) | 48 |
| Debi(m³/h) | 1.7 |
| Derinlik(h) | 109 |
| Outlet(inç) | 0.75 |
| Boyut(mm) | 540*320*135 |
| Ağırlık(Kg) | 10 |
| Garanti(Yıl) | 2 |
| Debi (m³/h) |
| 1.64 | 1.60 | 1.40 | 1.20 | 1.00 | 0.80 | 0.4 | 0.00 |
| | | | | | | |
|
| Mesafe (m) |
| 0.0 | 25.29 | 52.50 | 74.76 | 83.2 | 92.2 | 107.60 | 117.49 |
| | | | | | |
|
|
| Tavsiye Edilen Panel Sayısı | 550*1 (SERİ) |
| Kontrolör Modeli | TP-48 |
TPON DC Solar Pompada kullanılacak güneş panelleri tablosu
120W 24Volt 1 Adet 350W 60 Hücreli , 2 adet 205W Monoperc güneş paneli , 1 Adet 285w Half Cut güneş paneli Maksimum Gerilim 50v , Verimli çalışma gerilim 24V~32Volt
210W 24Volt 1 Adet CW/Daxler 108 hücreli 550W paralel bağlanacak. 550W 50V panellerle verimli çalışmamaktadır. Maksimum gerilimi 50v dur.
500W 24Volt 2 Adet CW/Daxler 108 hücreli 550W seri bağlanacak. 550W 50V panellerle verimli çalışmamaktadır. Ancak iki adet 500W seri bağlayabilrisniz.. Pompa zarar görmeden çalışlır . Maksimum gerilimi 150v dur.
Pompa Teknik Özellikleri
| NO. |
Model |
Güç(w) |
Voltage (v) |
Max flow (m³/h) |
Max Yükseklik (m) |
Çap(inch) |
| 1 |
3TPS1.2-56-24-120 |
120 |
24 |
1.2 |
56 |
0.75" |
| 2 |
3TPS1.2-77-24-210 |
210 |
24 |
1.2 |
77 |
0.75" |
| 3 |
3TPS1.7-109-48-500 |
500 |
48 |
1.7 |
109 |
0.75" |
| 4 |
3TPS2.0-150-48-750 |
750 |
48 |
2.0 |
150 |
0.75" |
| 5 |
3TPS2.0-150-72-750 |
750 |
72 |
2.0 |
150 |
0.75" |
Şebekeden Bağımsız (Off-Grid) Solar Su Pompası Nasıl Seçilir?
Basma Yüksekliği Hesaplama: Su deposu varsa: Formül: B + C + (D / 10)
Açıklama:
B = Su kaynağından pompanın bulunduğu yere dikey yükseklik (metre)
C = Pompadan su deposuna dikey yükseklik (metre)
D = Pompadan depoya yatay boru uzunluğu (metre)
Su deposu yoksa:
Formül: B (Sadece su kaynağından çıkış noktasına dikey yükseklik)
Debi (Flow) Hesaplama:
Saatlik veya günlük ne kadar suya ihtiyacınız var?
Örn: Günde 5 m³ su gerekiyorsa, uygun debiye sahip pompa seçilmeli.
Pompa Modeli Seçimi:
Solar pompa model tablosunu inceleyin.
Hesapladığınız basma yüksekliği (head) ve debi (flow) değerlerine uygun modeli seçin.
Örnek:
Basma Yüksekliği: 30 metre
Debi İhtiyacı: 2 m³/saat
Uygun Model: Tabloda bu değerleri karşılayan pompa (örn: 3TPS1.7-109-48-500)
Bu kriterlere göre doğru pompayı seçerek verimli ve kesintisiz su temini sağlayabilirsiniz.
1. Güneş enerjili dalgıç dc su pompası için DC Fırçasız sabit manyetik senkron motor, yüksek hız ve yüksek verimlilik elde etmek için.
2. Motor bobini, merkezi sarma teknolojisine sahip otomatik sarma makinesi tarafından yapılır, motor verimliliği çok artırılmıştır.
3. Akıllı kuru çalışma koruması: kuyuda su olmadığında pompa otomatik olarak çalışmayı durdurur ve 30 dakika sonra otomatik olarak çalışmaya başlar.
4. Kontrolör: MPPT işlevi; frekans dönüştürme işlevi; Otomatik çalışma işlevi; su geçirmez ve sızdırmaz.
5. Güneş enerjili su pompamız, grundfos ve franklin güneş enerjili dalgıç sondaj su pompasına benzerdir.
Working Environment and Electrical Property
Sürücü ve Pompa Eşleştirme Tablosu |
Motor Sürücü modeli | Uygun Pompa | Max.Giriş akımı | Max. Panel Gerilimi Voc | En uygun MPPT geirilim | Çalışma Sıcaklığı(°C) |
TP-24 | 24V Pmpa | 17 | <50 | 30-48 | -15-60 |
TP-48 | 48Volt Pompa | 17 | <100 | 60-90 | -15-60 |
TP-72 | 72 Volt Pompa | 17 | <150 | 90-120 | -15-60 |
TP-96 | 96 Volt Pompa | 17 | <200 | 110-150 | -15-60 |
TP-72-A/D | 72 Volt pompa | 17 | <430 | 100-350 | -15-60 |
TP-110-A/D | 72 Volt pompa | 17 | <430 | 100-350 | -15-60 |
TP-200-A/D | 72 Volt pompa | 17 | <430 | 200-350 | -15-60 |
TP-245-A/D | 72 Volt pompa | 17 | <430 | 245-350 | -15-60 |
TP-300-A/D | 72 Volt pompa | 17 | <430 | 300-350 | -15-60 |
TP-520-A/D | 72 Volt pompa | 17-56 | <430 | 520-650 | -15-60 |
TP-110-HV | 72 Volt pompa | 17 | <430 | |
